氧化鋯陶瓷性能非常穩定，導致其穩定的是它的結構體系非常特殊，它有三種晶型，并且三種晶型的密度分別不同，其性能也會有些許改變，下面科眾陶瓷廠給大家詳細介紹一下。

高純的氧化鐠呈白色,較純的ZrO)呈黃色或灰色。ZrO2化性能穩定,除硫酸和氫氟酸外,對酸、堿及堿熔體、玻璃熔體和融金屬具有很好的穩定性。熱導率低、熱穩定性好(部分穩定ZrO2)及高溫變小是ZrO2陶瓷的最主要特征。

ZrO2陶瓷的熱導率比其他陶瓷低得多，它是一種耐高溫陶瓷。純ZrO2致密燒結體變形溫度高達2400-2500℃,一般工業純ZrO2生產的制品蠕變溫度也達2200℃。所以ZxO2陶瓷是高溫隔熱及結構材料的理想材料。

ZrO2陶瓷還具有很好的耐磨性,與Al2O3陶瓷相比,其磨損率為0:15(ZrO2tA2O2)。此外,ZrO2陶瓷化學性能穩底,還與多數熔融金屬不浸潤。ZrO2熔點為2715℃。ZrO2具有三種晶型:單單斜、四方和立方,其密度分別為5.65g?cm3、6.10gcm-3、6.27gcm~3?？梢姕囟仍礁?密度越大。因此,在同樣質量下,溫度越低,體積越大。

實際上,人們對ZrO2并不陌生,早早在20世紀70年代就被用來作熔化玻璃、治煉鋼鐵等的耐火材料[21,但用做結構材料則是在認識了m&rarr;t相變體積效應后的近20年的事310。如圖1-1所示,ZrO2共有三種晶型],在高溫段(>2370℃)為立方相,在中溫段(1200~2370℃)為為四方相,在低低溫段(<<950℃)為單斜相。ZrO2的四方晶型相當于螢石結構沿著C軸伸長而變形的晶體結構,而單斜晶則為四方晶沿著&beta;角偏轉一個角度而成的。

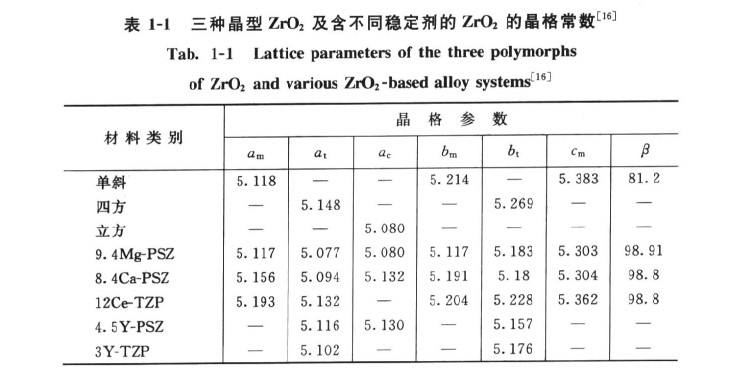

三種晶型的氧化鋯及含不同穩定劑的氧化鋯的晶格常數見表1-1
